Visualizer 3D Studio

OK-PDK-021

$980.00

Product Available

  • OKM金属探知機および3D地上スキャナー向けのプロフェッショナル3Dイメージングソフトウェア
  • 初心者でも簡単に使用可能
  • 検出された異常や構造を2Dおよび3Dグラフィックで視覚化
  • 隠蔽物体の位置、サイズ、深度を測定
  • 検出された物体や構造の分析(記録を含む)

数量

OKM Visualizer 3D Studio 製品概要

OKM Visualizer 3D Studio は、OKM社製の金属探知機や3D地中スキャナーで取得したデータを2Dおよび3Dで可視化・分析するためのプロフェッショナル向けソフトウェアです。初心者にも扱いやすい直感的な操作性を備え、埋設物の位置、サイズ、深さを正確に特定できます。

主な機能

  • 2Dおよび3Dグラフィックによるデータの可視化
  • 埋設物の位置、サイズ、深さの測定
  • エラー信号の自動および手動補正
  • スキャンデータのPDFレポートとしての出力
  • ワイヤーフレーム表示や360°回転によるグラフィックの自由な操作
  • 土壌タイプの設定による深度計算の最適化
  • ブックマーク機能と注釈の追加(Professionalエディション)
  • USBまたはBluetooth経由でのデータインポート

対応デバイス

  • OKM製金属探知機および3D地中スキャナー(例:eXp 6000、Rover C4、Fusion Lightなど)

エディション

  • Standardエディション:基本的な可視化および分析機能を提供
  • Professionalエディション:ブックマークの追加、PDFレポートの生成、土壌タイプのカスタマイズなどの高度な機能を含む

価格

  • Standardエディション:USD 980.00(税別)
  • Professionalエディション:USD 1,460.00(税別)

高度な3Dグランドスキャン

Visualizer 3D Studioは、トレジャーハンター、考古学者、そして産業界のプロフェッショナルユーザーに、発掘前であっても地下に隠された物体の位置を特定し、可視化する機能を提供します。革新的な分析ソフトウェアを使用することで、OKM探知機による測定後に、検出された物体の位置、大きさ、深さをより正確に特定できます。

  • 直感的な操作性を備えたソフトウェア
  • 状況に応じたヘルプによるインタラクティブなサポート
  • 探知機から生データをインポート後、記録された測定データの3D表現を自動作成
  • 発掘前であっても、検出された物体の位置、大きさ、深さを特定
  • 特定の測定点にブックマークと補足メモを追加
  • スキャンデータを構造化されたPDFレポートとして自動的にまとめる

ソフトウェアの機能一覧

革新的な可視化ソフトウェアは、スキャンデータの処理、表示、評価の両面において、幅広いオプションを提供します。

  • スキャンデータのインポート
  • プロパティの編集と注釈の追加
  • ビューの調整(回転、拡大縮小、移動)
  • 定義済みのビューポートの使用
  • モディファイアによるスキャンデータの最適化
  • 多様なユーザーインターフェースデザインの選択
  • 土壌タイプの割り当て(深度計算と可視化の変更)
  • 測定値の選択
  • タブレットモードの有効化
  • (プロフェッショナル版) ブックマークの設定
  • (プロフェッショナル版) データをPDFとしてエクスポート

スキャンデータのインポート

OKM探知機または地上スキャナーからUSBケーブルまたはBluetooth経由でデータを転送し、ソフトウェアで編集します。一部の探知機(Rover UC、eXp 6000)では、測定中に.v3d形式のスキャンファイルが作成されます。このファイルはソフトウェアで直接開くことができます。

プロパティの編集とメモの追加

測定値に加えて、日付、測定フィールドの長さと幅、そして(有効な場合は)関連するGPS位置情報などの基本データが測定ごとに保存されます。これらの情報は、ソフトウェア内で測定に関する詳細情報や測定フィールドの特定のプロパティ情報で補足できます。

ビューの調整(回転、拡大縮小、移動)

完成したスキャン画像は、個々の要件に応じて配置、拡大、回転できます。そのため、平面図(2D)を作成できるだけでなく、回転させることにより3Dビューも作成できます。操作を容易にするために、左側のツールバーにはクリックするだけで使用できる標準ビューがあらかじめ用意されています。

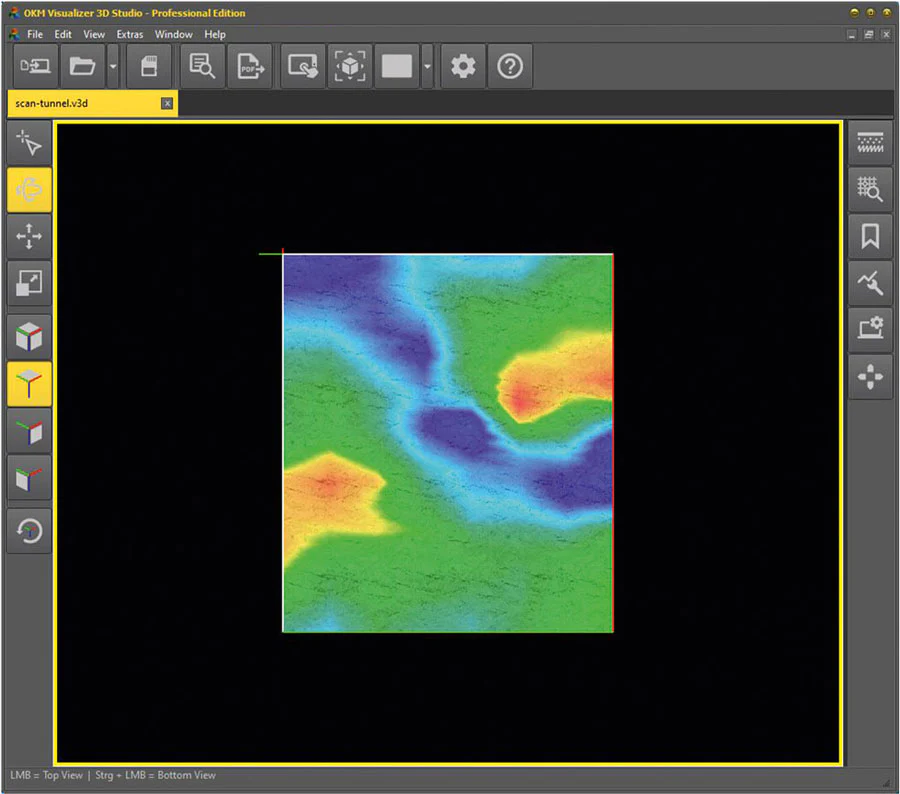

スキャンフィールドの上面図(2D)

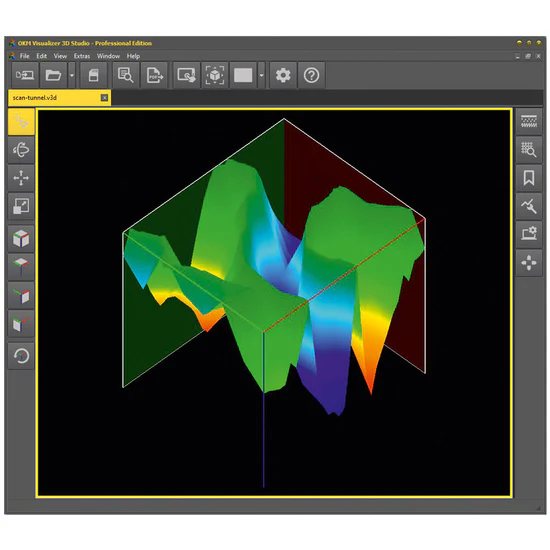

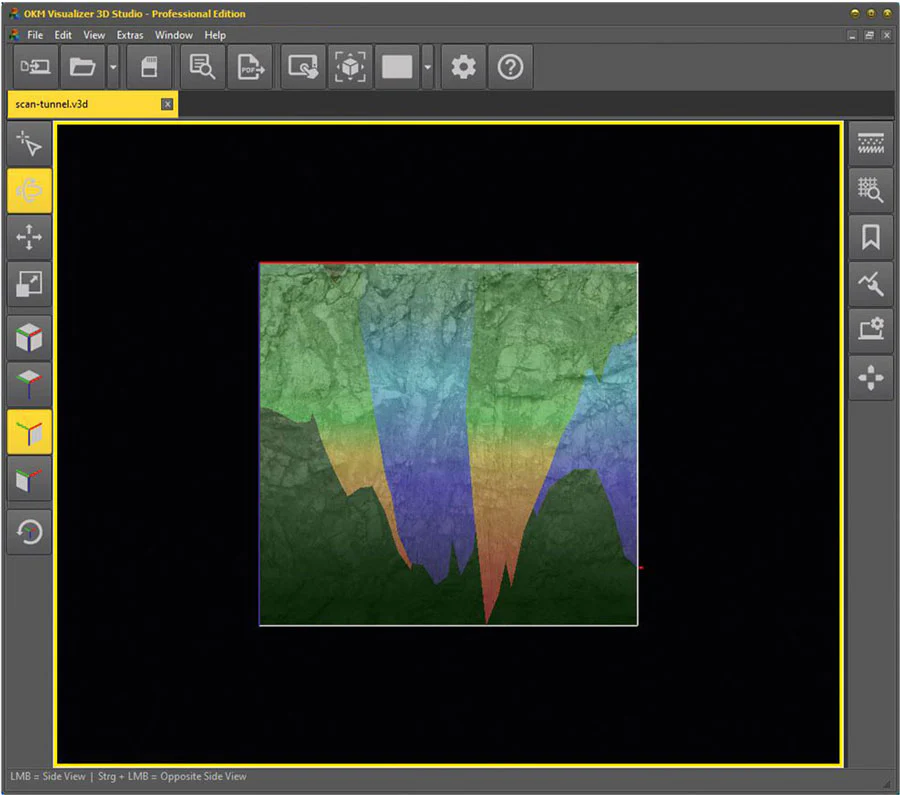

スキャンフィールドの側面図(2D)

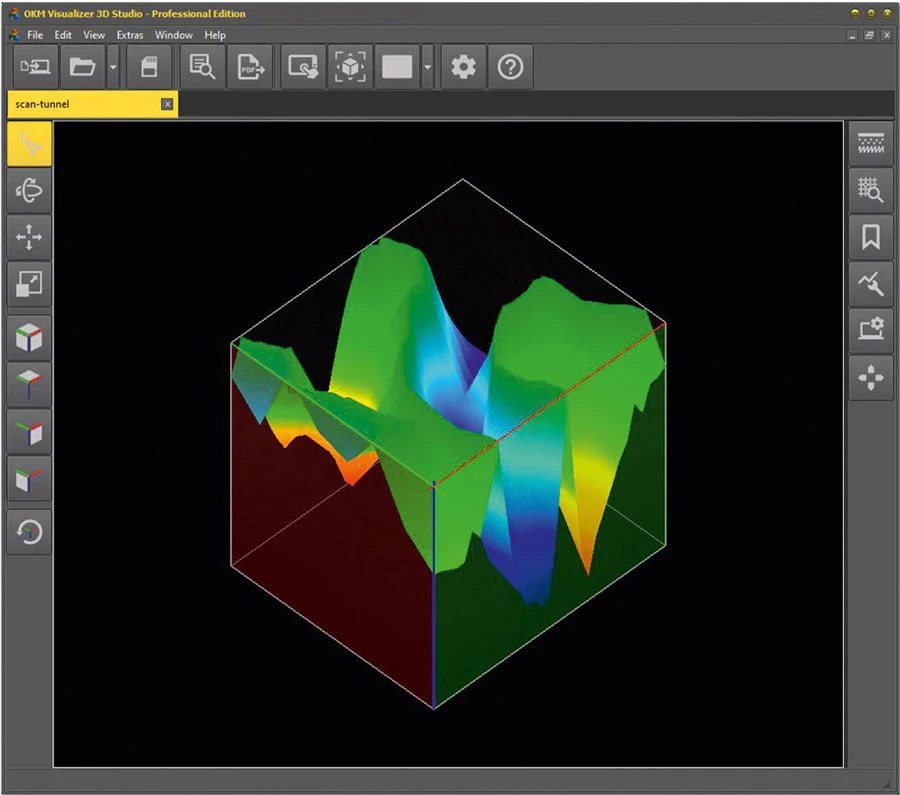

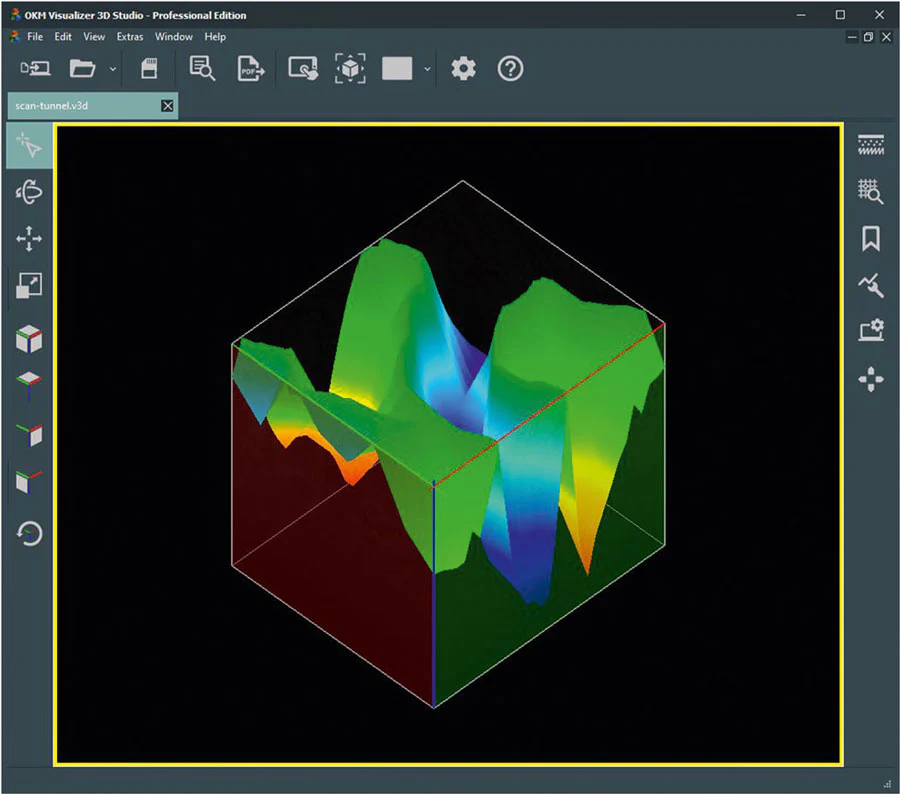

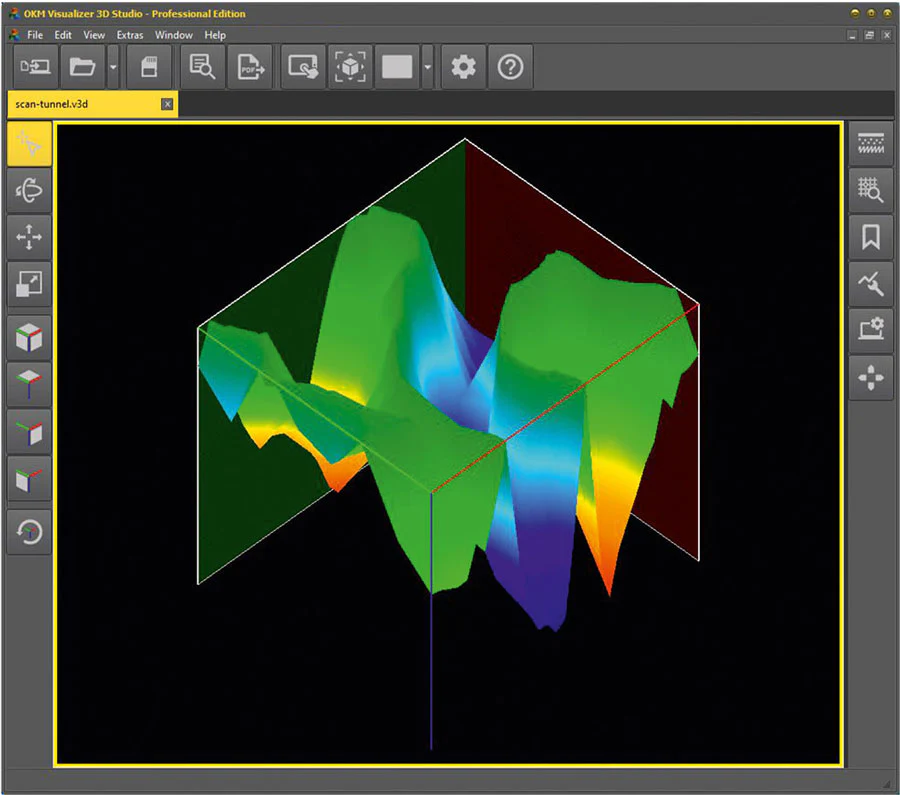

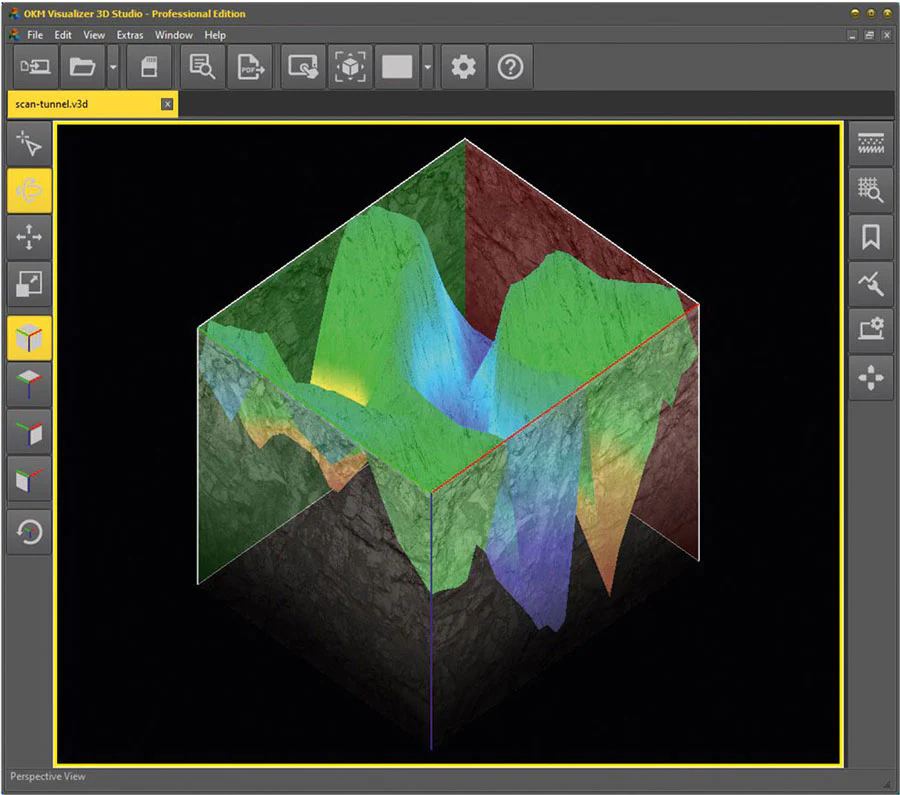

スキャンフィールドのデフォルトビュー(3D)

定義済みのビューポートの使用

プリセットビューポートを使用すると、スキャン画像を複数のウィンドウに分割できます。つまり、複数の視点を同時に表示できます。特定の領域に焦点を当てるには、異なるサイズの複数のウィンドウを選択できます。また、表示領域を1つのウィンドウに限定することもできます。

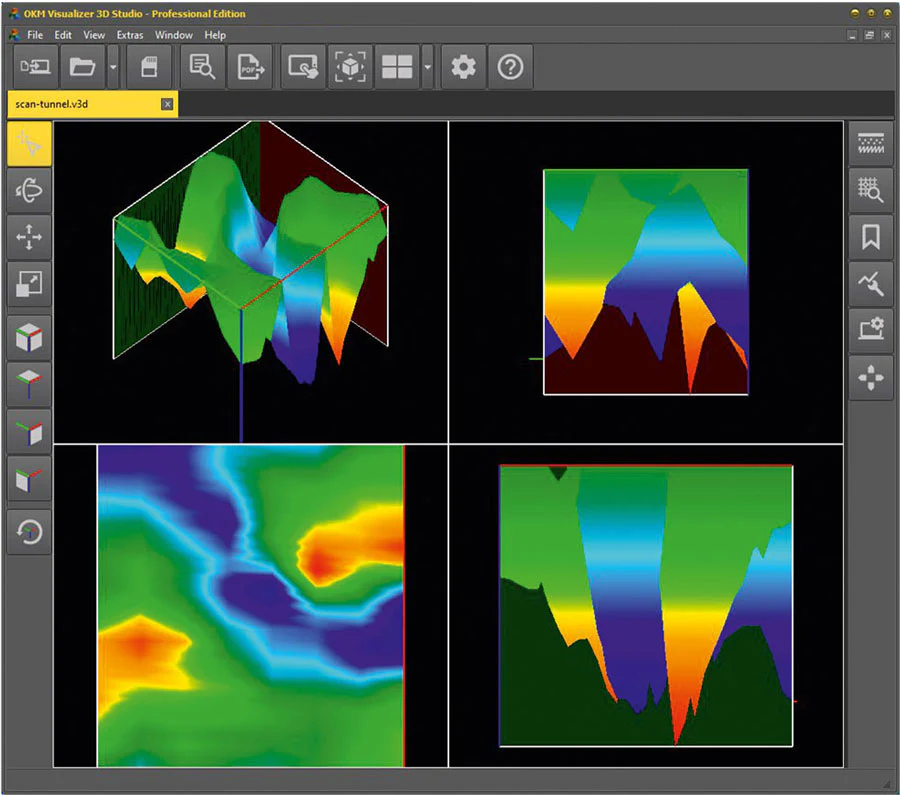

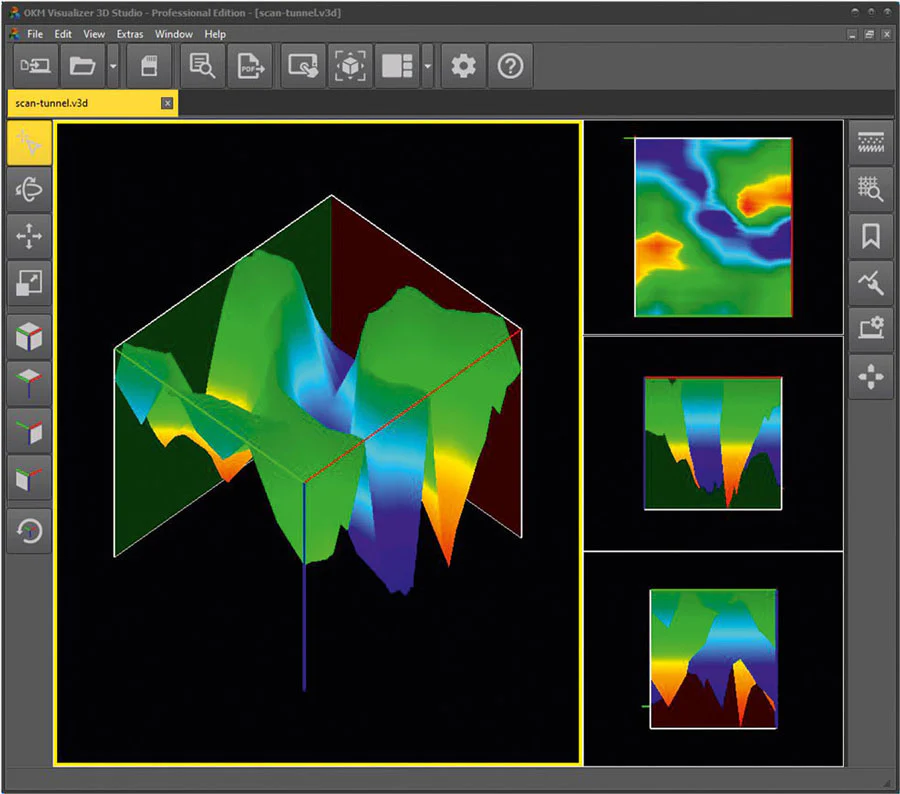

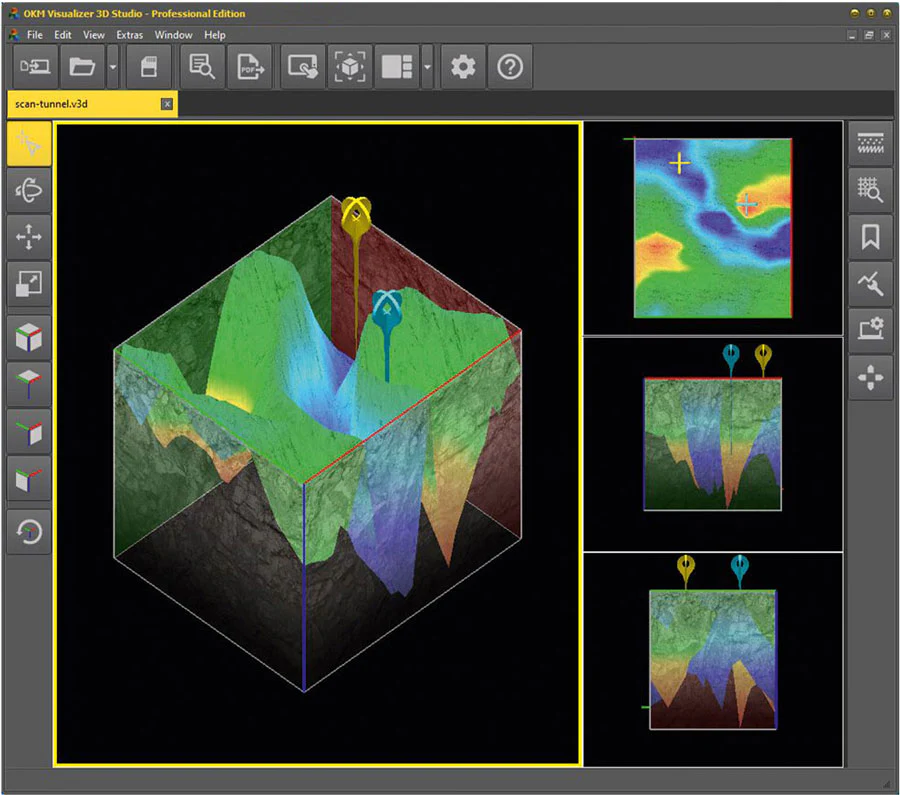

分割ビュー

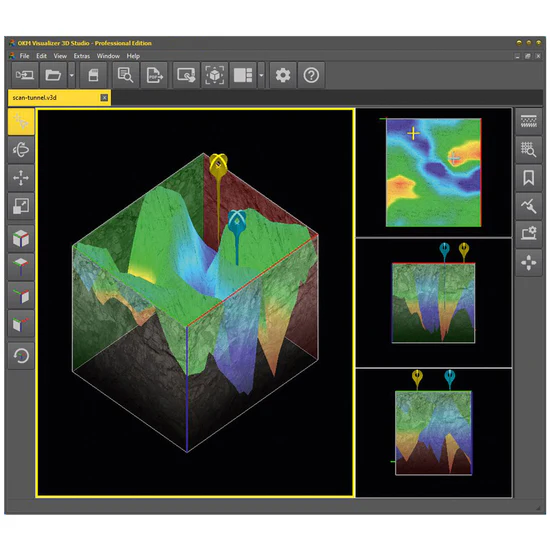

フォーカスエリア付きのデフォルトの分割ビュー

フルビュー

補正機能でスキャンデータを最適化

4つの定義済み補正機能(補間、分割、信号補正、回転補正)を使用することで、測定値は自動的に補正され、追加の測定点によって拡張され、再計算されます。これにより表示が最適化され、測定データ内の潜在的な検出対象物の探索が容易になります。

多様なユーザーインターフェースデザインから選択可能

さまざまな周囲光条件に合わせて、ソフトウェアは4種類のユーザーインターフェースデザインから選択できます。お好みに合わせてお選びください。

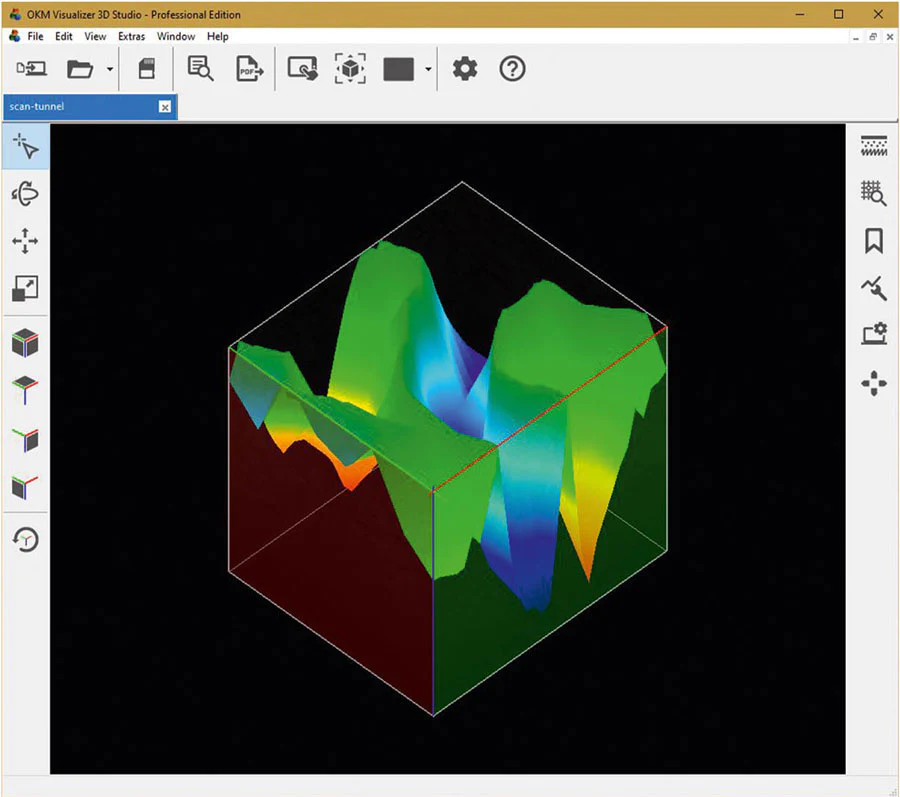

静謐なデザイン - Windowsのデフォルトデザインにインスパイアされたデザイン

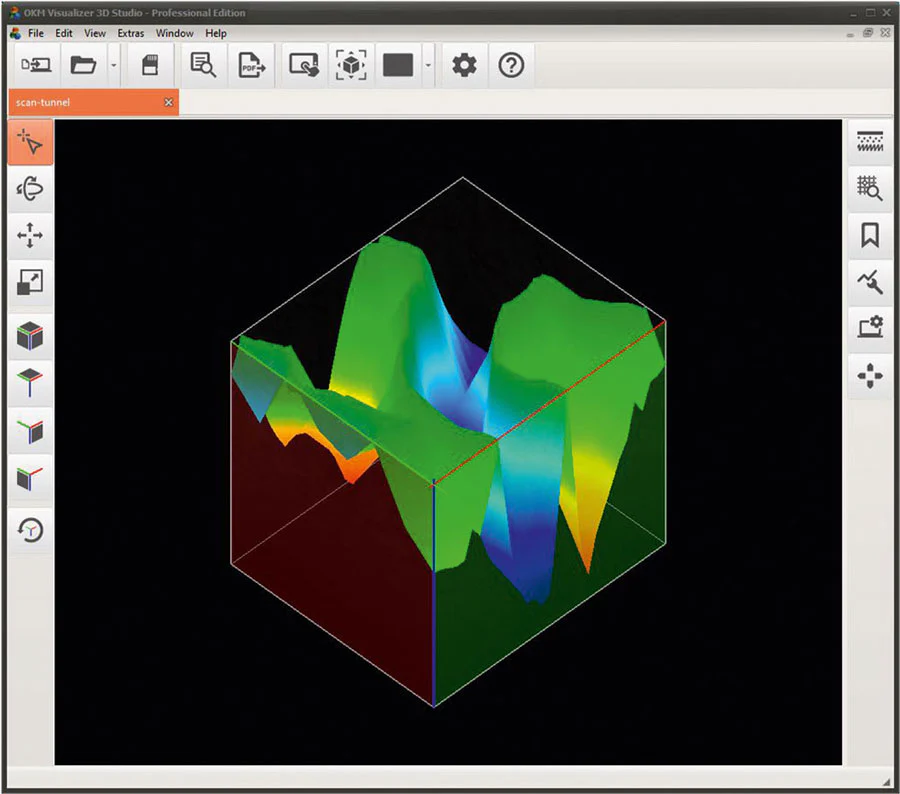

デザインフォーチュン

デザインミステリー

デザインテンプテーション、OKMにより印象付けられた

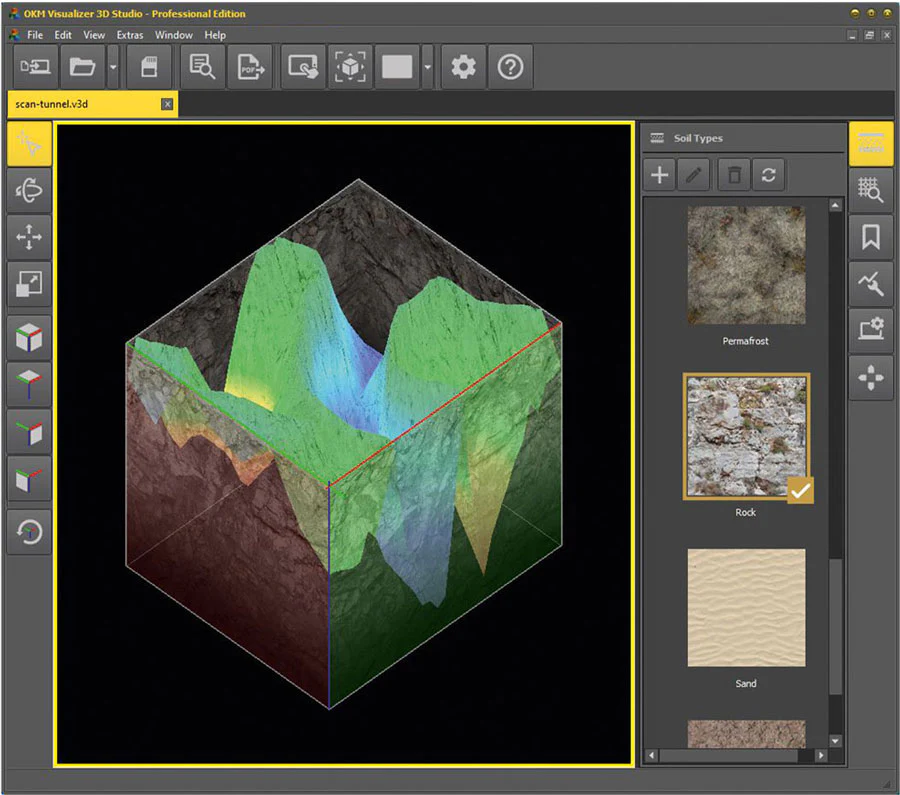

土壌タイプの割り当て(深度計算と可視化の変更)

新しいVisualizer 3D Studioソフトウェアは、12種類のOKM標準土壌タイプと12種類のUSDA土壌タイプを追加することで、拡張機能を提供します。適切な土壌タイプを選択することで、誘電率、比透水性、均質性、鉱化、水分といった保存された土壌特性に基づいて深度値の計算が調整されます。測定深度の計算は土壌タイプによって大きく左右されるため、適切な土壌タイプを選択することは不可欠です。より視覚的に評価しやすくするために、堆積した土壌テクスチャをマッピングすることができます。

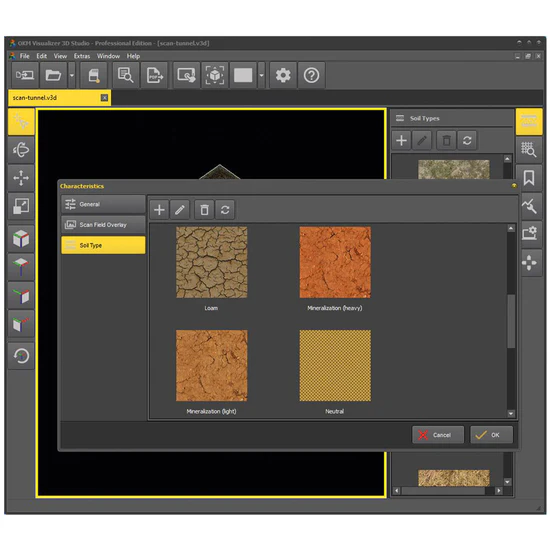

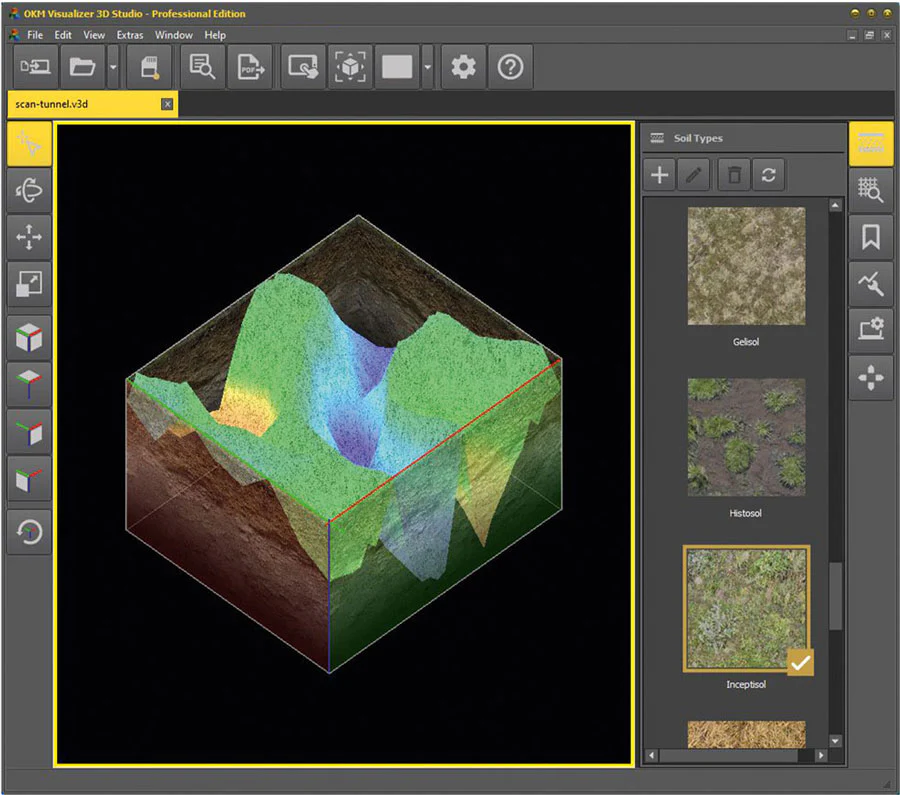

12種類のOKM標準土壌タイプから選択

USDA土壌タイプ12種類から選択

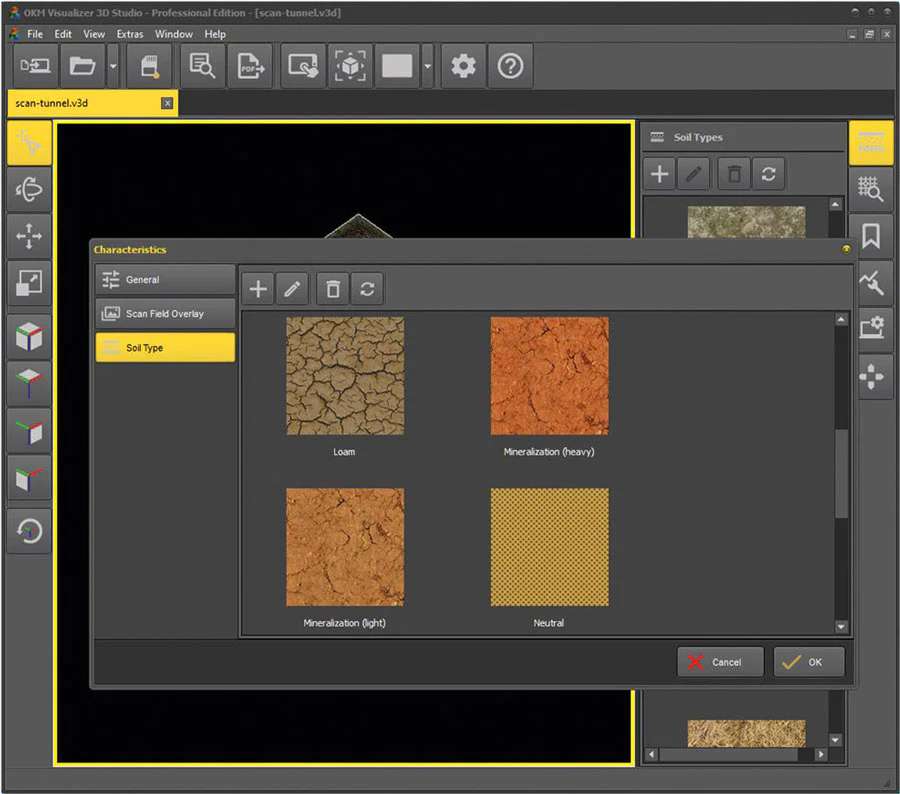

個々の土壌タイプを追加および編集する

スキャン値の選択

個々のスキャン値を選択する際に、矢印キーだけでなくマウスも使用できるようになりました。この機能により、選択した測定値の詳細をより簡単に確認できます。さらに、選択したポイントにブックマークを設定して、追加情報を提供することもできます。

ブックマークの設定 プロフェッショナル版

ブックマークを使用すると、関心領域や潜在的な発見事項を強調表示できます。選択した測定値にピンを付けると、そのポイントに詳細情報を記録できます。オプションで、ポイントの周囲に四角形または円を配置して、その領域全体を強調表示することもできます。

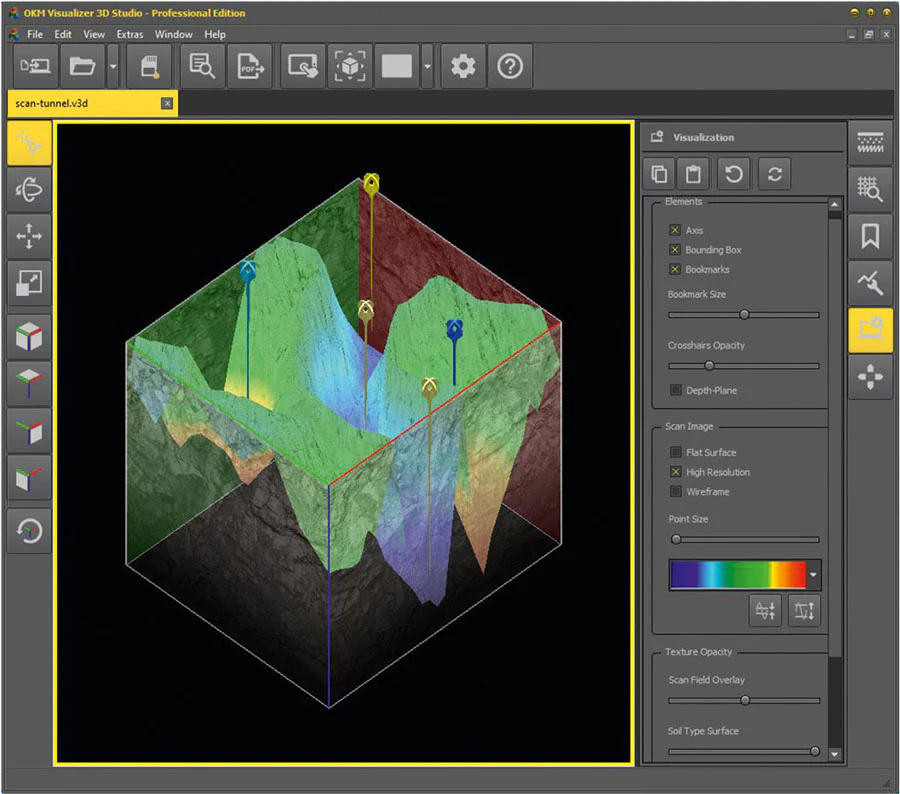

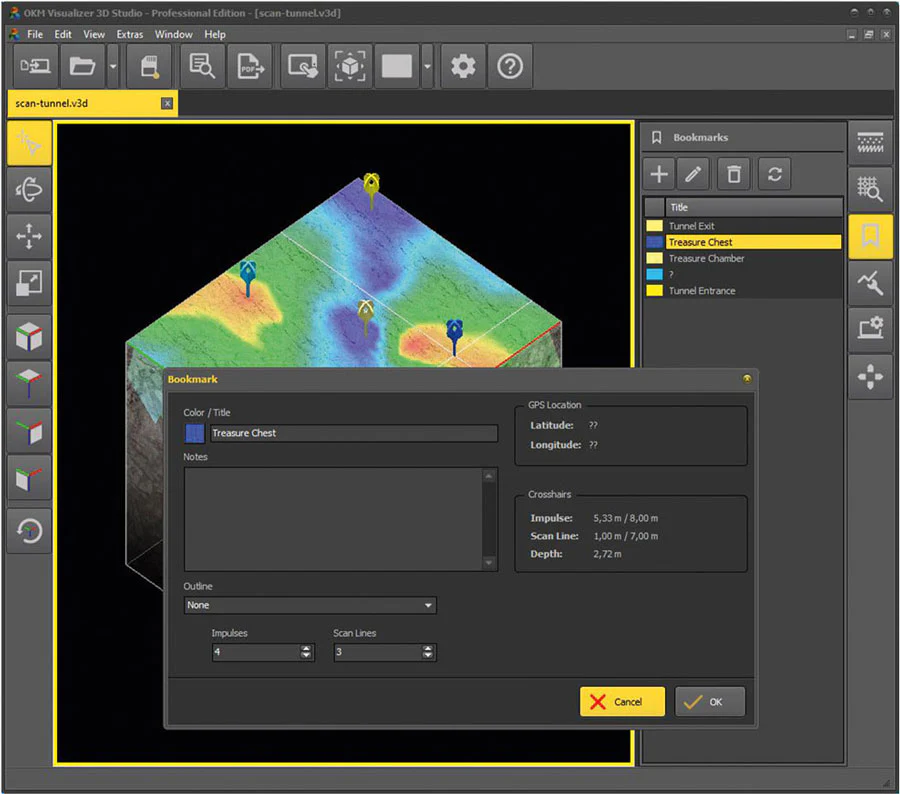

個別のブックマークを設定する

個々のブックマークを表示する

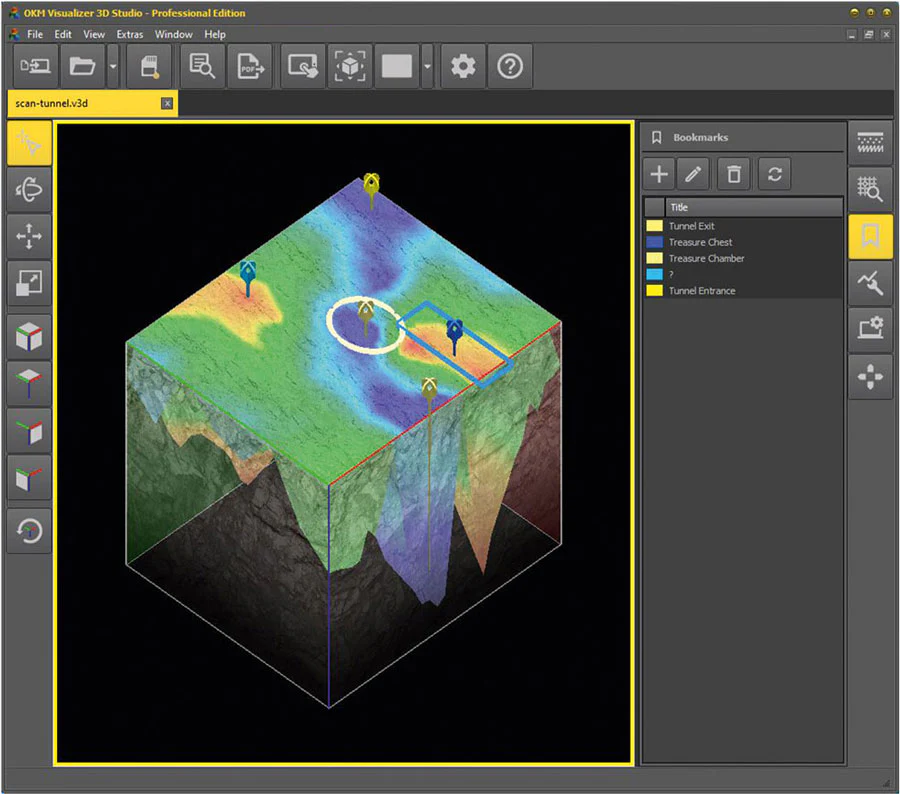

分析を容易にするために、ブックマークと平面の周りにフレームを追加します


データをPDFとしてエクスポート(プロフェッショナル版)

これまで、スキャン画像は直接印刷するか、画像としてエクスポートすることしかできませんでした。この機能はスタンダード版に搭載され、プロフェッショナル版ではさらに拡張されました。PRO版では、スキャンデータを自動的にまとめることができます。画像の有無、スキャン情報、土壌タイプの詳細、ブックマークの設定など、ご自身で選択できます。

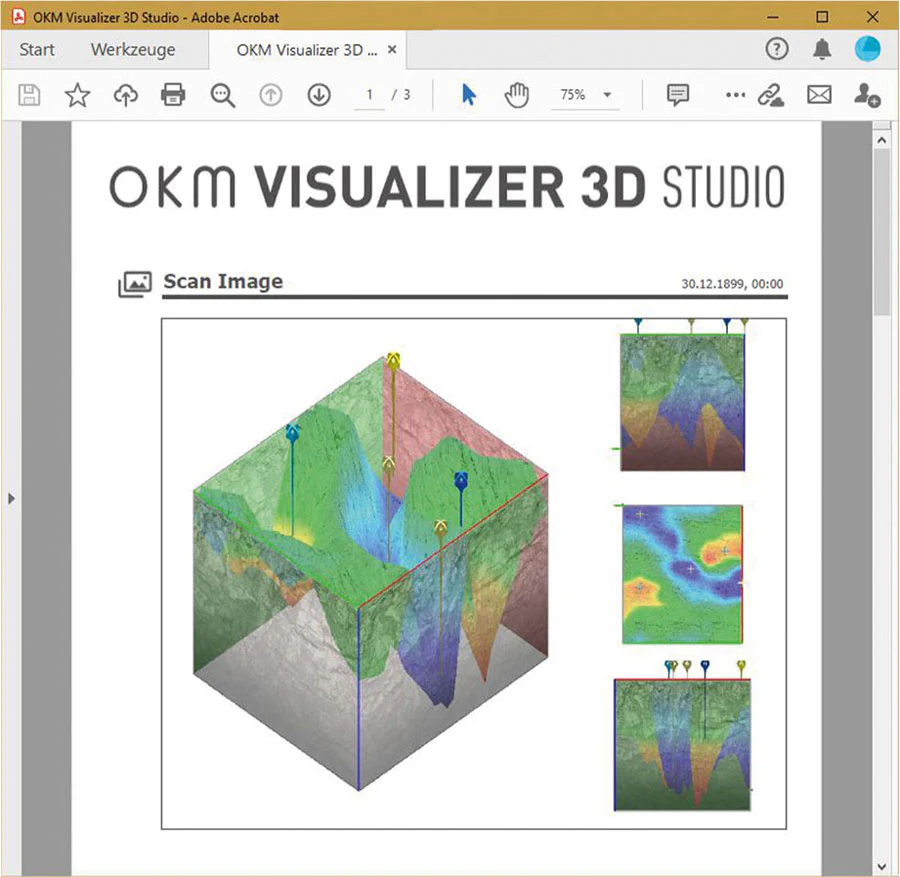

PDFレポートにスキャン画像を含める

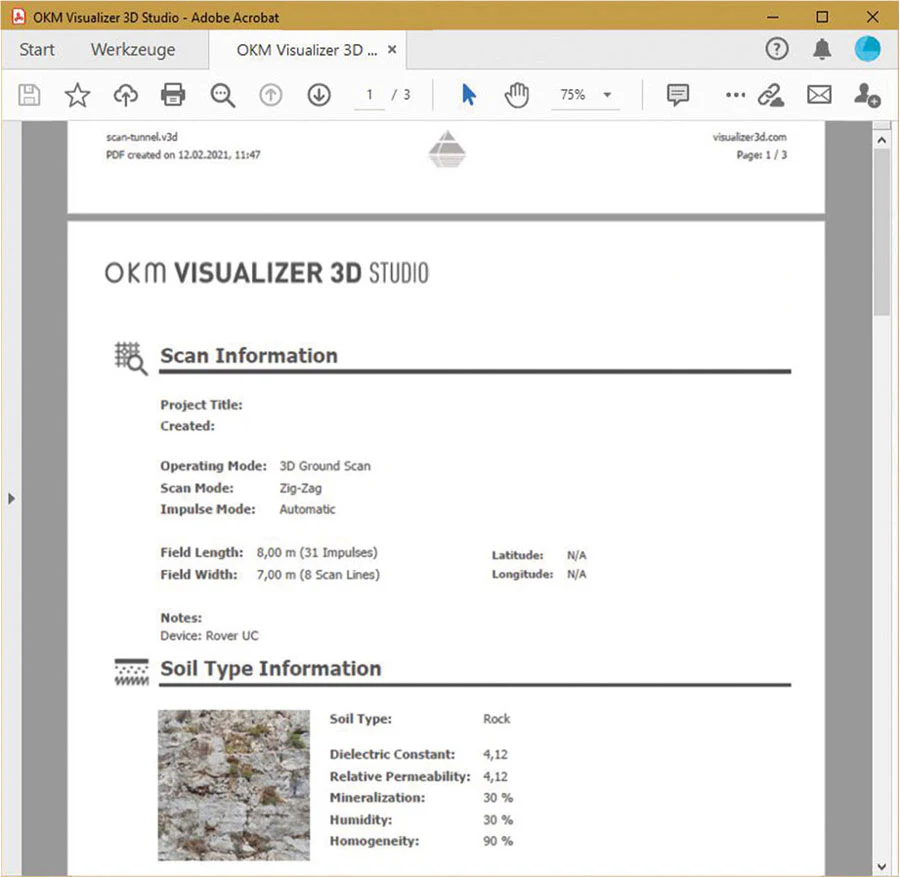

PDFレポートにスキャンと土壌タイプ情報を含める

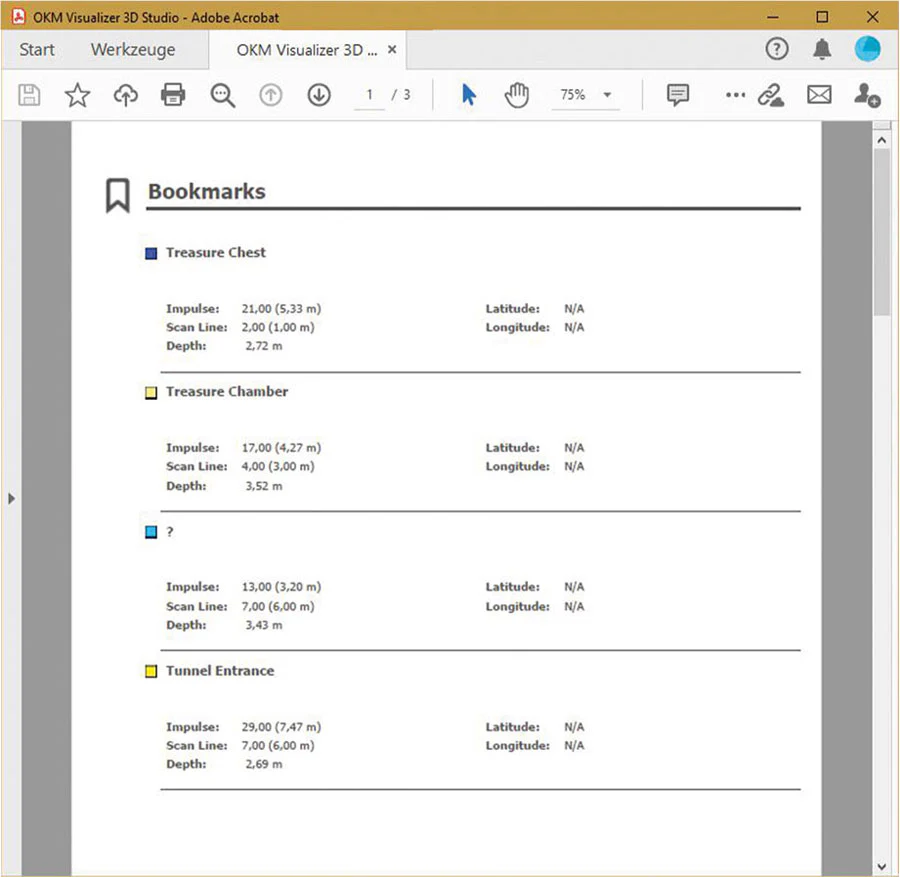

PDFレポートにブックマークを含める

タブレットモードを有効にする

Visualizer 3D Studioソフトウェアを画面の小さいタブレットやノートパソコンで使用する場合は、タブレットモードを有効にすることをお勧めします。これにより、インポートプロセスの表示が最適化され、視認性が向上します。

高度な地上スキャン解析のための新機能

OKMソフトウェアは、探知機とユーザーの要望に合わせて進化を続けています。そのため、ソフトウェアの使いやすさを向上させ、スキャンデータの評価をより効率的にするために、数多くの便利な機能が追加されました。

新機能は以下のとおりです。

  • 追加の視覚化オプションを活用
  • 個別のブックマークの設定
  • 個別の土壌タイプの追加
  • スキャン現場写真の追加
  • PDFレポートの生成
  • 追加のプリセット土壌タイプ
  • 詳細設定

初心者でも使いやすいソフトウェア

分かりやすいアイコンと直感的なツールチップにより、直感的な操作が可能です。プログラムに搭載されているサンプルスキャンでは、埋蔵された宝箱や遺物、地下トンネル、埋葬室、地下パイプラインなど、潜在的なターゲットを示す可能性のあるグラフィック詳細が表示されます。

さらに、インタラクティブなヘルプシステムもご利用いただけます。ヘルプシステムとオンラインヘルプは現在、英語とドイツ語でご利用いただけます。

対応可能な探査機器

スキャン解析ソフトウェア Visualizer 3D Studio は、OKM 金属探知機、3D 地中スキャナー、水探知機、地中レーダー向けに特別に設計されています。

互換性のある現行機種

  • Delta Ranger
  • Evolution NTX
  • eXp 5500
  • eXp 6000
  • Fusion Light
  • Fusion Professional
  • Fusion Professional Plus
  • GeoSeeker
  • Gepard GPR 3D
  • Ground Navigator 2.0
  • Rover C4
  • Rover UC

さらに、地上スキャン解析ソフトウェアのさまざまなエディション (Visualizer 3D Standard および Professional) も、ほとんどの以前の検出器と互換性があります。

旧モデル(データ転送式)

  • Future 2018
  • Evolution
  • Rover C - New Edition
  • Rover C II - New Edition
  • Rover Gold
  • Rover Deluxe - New Edition
  • Future I-160
  • GEMS
  • eXp 4000
  • eXp 4500
  • eXp 5000
  • Ground Navigator

さらに、旧型のOKM地上スキャナーや金属探知機で実行された3D地上スキャンや鉱物スキャンなど、*.v3d形式で保存されたすべてのスキャンファイルも、新しいVisualizer 3D Studioソフトウェアで開くことができます。これにより、新しい機能とツールを備えた新しいソフトウェアでスキャンデータを表示、編集、分析できます。


Visualizer 3D Studio でのスキャン分析

3Dパースペクティブの3D地上スキャン

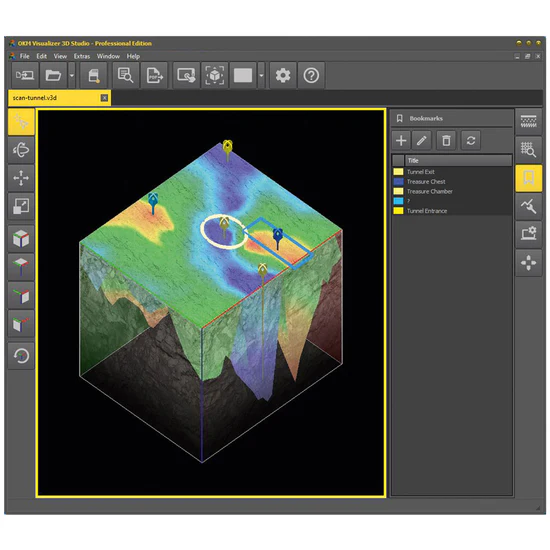

ブックマークを使用すると、潜在的な発見物をプログラム内で直接ハイライト表示し、ラベル付けすることができます。これにより、スキャン画像を他のプログラムで処理する時間のかかる作業を省くことができます。

ブックマークはスキャンファイルと共に保存できるため、外部ビューワーに送信することも可能です(Visualizer 3D Studioソフトウェアが必要です)。設定したブックマークはStandard Editionでも表示できます。ブックマークの設定と編集はProfessional Editionでのみ可能です。

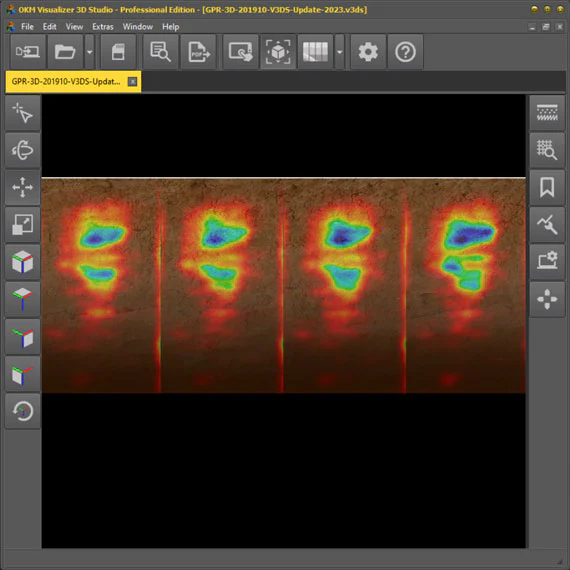

Gepard GPR のレーダーグラム 2Dスキャン(プロフェッショナル版)

Radargram 2D レンダリング ビューでは、ユーザーが GPR アプリですでに慣れているように、検出された構造を表示できます。

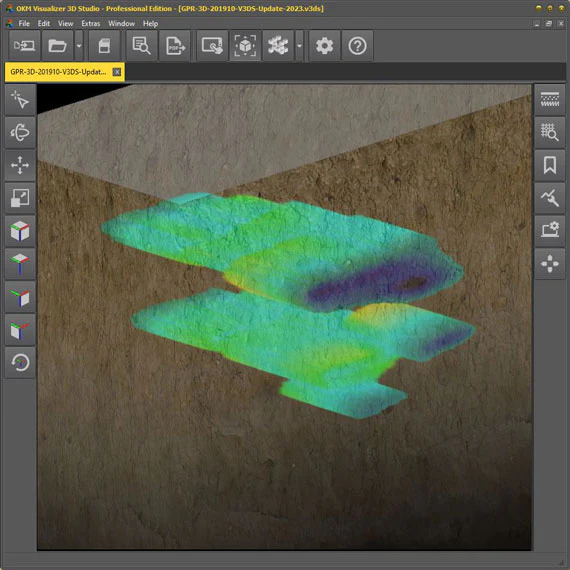

Gepard GPR の立体3Dスキャン(プロフェッショナル版)

立体3Dレンダリングビューでは、スムージングと閾値を調整することで、検出された構造物の可視化を最適化できます。さらに、GPRの場合、Visualizer 3Dではさらに多くの土壌タイプが利用可能です。

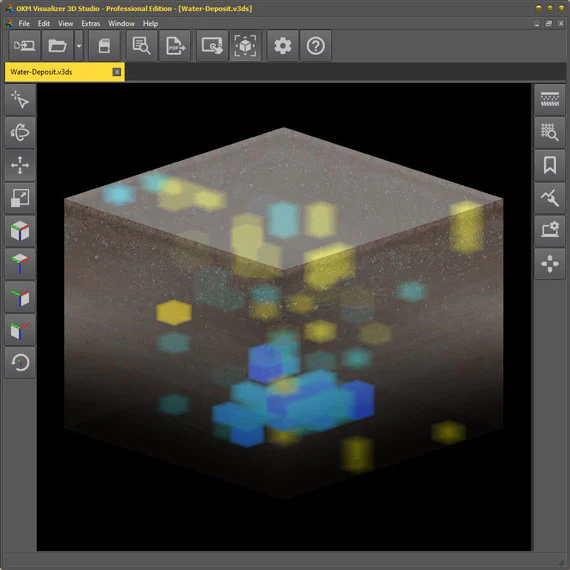

GeoSeekerの立体3Dスキャン(プロフェッショナル版)

GeoSeeker 立体3Dスキャンのレンダリングビューを使用すると、Visualizer 3D Studio で水堆積物と空隙を視覚化し、地電気スキャン データを詳細に分析できます。

スキャンデータは、同僚や顧客とのやり取りをより迅速かつ容易にするために、PDFレポートに整理できます。エクスポート時には、スキャン画像(現在の画面表示)、スキャン情報、土壌タイプ情報を個別に含めるか除外するかを選択したり、ブックマークを設定したりできます。

ソフトウェアドキュメント:マニュアルに代わるインタラクティブヘルプ

ソフトウェアを効率的に使用するために、OKMはインタラクティブヘルプを採用しています。ヘルプを起動すると、機能に応じて適切な説明が表示されます。さらに、ツールチップやステータスバー(ウィンドウ下部)のショートカットも使用方法をサポートします。オンラインヘルプ(いわゆるドキュメント)を利用すれば、常に最新の情報を得ることができます。ソフトウェアをアップデートしなくても、インターネット接続さえあれば閲覧できます。

  • 言語に依存しない記号表記
  • 直感的なインターフェースと機能
  • ファンクションキーのツールチップ
  • ソフトウェア内で直接表示される状況依存ヘルプ(オフライン)
  • 常に最新のドキュメント(オンライン)

ヘルプ/ドキュメントで疑問の答えが見つからない場合は、ソフトウェアチュートリアルビデオでさらにサポートを受けることができます。ここでは、ソフトウェアの機能を詳細に説明するために、例を使用しています。
