上下2センサー
上下に配置した磁気センサーの差分から、周囲の磁気変化を捉えます。
GEOSONARIS LIGHT
測る。送る。見える形にする。
ロッド型磁気探査機でフィールドをグリッドスキャン。取得したデータをGeoHunter3D Suiteが受信し、2D・3Dで解析できるワークフローを構築します。
⌁
Wi-Fiデータ送信
測定データをPCへワイヤレス送信。現場でのケーブル取り回しを軽減します。
◫
専用ソフト連携
GeoHunter3D Suiteがデータ受信から解析、2D・3D可視化まで担います。

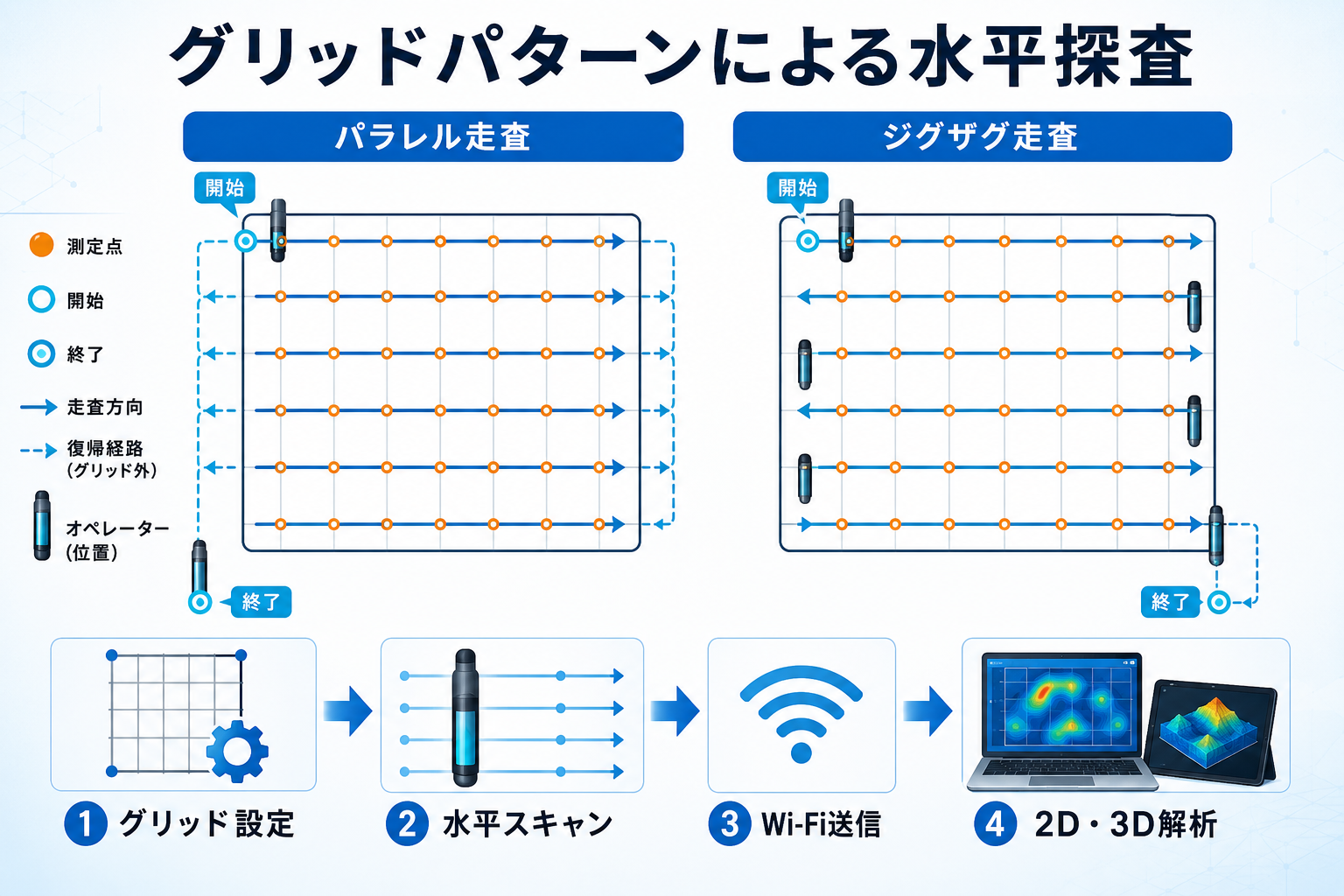

HORIZONTAL GRID SURVEY
グリッドパターンによる水平探査
調査範囲を縦・横のグリッドに分割し、各測定点を順番に歩いて磁気データを記録します。位置と測定値を対応させることで、地中の磁気変化がどこに集中し、どの方向へ広がっているかを2D・3Dマップとして確認できます。
測定範囲とグリッドを設定
現場の広さに合わせて列数と行数を決め、一定間隔の測定点を設定します。間隔を狭くすると、より細かな変化を記録できます。
AUTO／MANUAL測定
AUTOは一定のタイミングで連続記録し、MANUALは測定位置ごとに操作して記録します。地形や歩行条件に合わせて選択できます。
パラレル／ジグザグ走査
各列を同じ方向へ進むパラレル方式と、列ごとに進行方向を反転するジグザグ方式に対応します。測定順序はソフトウェア上の位置情報へ反映されます。
安定した比較データを得るため、センサーロッドの高さ・向き・歩行速度をできるだけ一定に保ち、車両、鉄柵、携帯品など周囲の磁気ノイズ源から距離を取って測定します。
SYSTEM WORKFLOW
測定から解析まで、ひとつの流れで。
フィールドで取得した磁気データを、その場でPCへ送り、専用ソフトで確認できます。
01 / SCAN
磁気データ測定
GeoSonaris Lightを垂直に保持し、設定したグリッドに沿って測定します。
→
02 / TRANSFER
Wi-Fi送信
取得データをワイヤレスでPCへ転送します。
→
03 / ANALYZE
受信・解析・可視化
GeoHunter3D Suiteで受信し、解析結果を2D・3D表示します。
ANALYSIS SOFTWARE
GeoHunter3D Suite
GeoSonaris Lightから送られるデータの受信と解析を一つの環境で行う専用ソフトウェアです。
- リアルタイムデータ受信
- グリッドスキャン記録
- 2D・3D可視化
- 解析データ保存
- ダウンロード版(更新付き）
KEY SPECIFICATIONS
主な仕様
全長約1047 mm
総重量550g
通信方式Wi-Fi
解析ソフトGeoHunter3D Suite
